パッチパネルのご利用設定

UR賃貸住宅内のインターネット配線は、宅内のパッチパネルを経由して、各部屋のインターネットコンセント内のLANモジュラージャックまで配線され、LAN配線を構築しています。
インターネットのご利用には、パッチパネル部でのご利用箇所の選択が必要です。

確認・準備するもの

パッチパネル

場所は住宅により異なります

パッチパネル写真

インターネットコンセント

各部屋に設置されています

インターネットコンセント写真

パッチコード

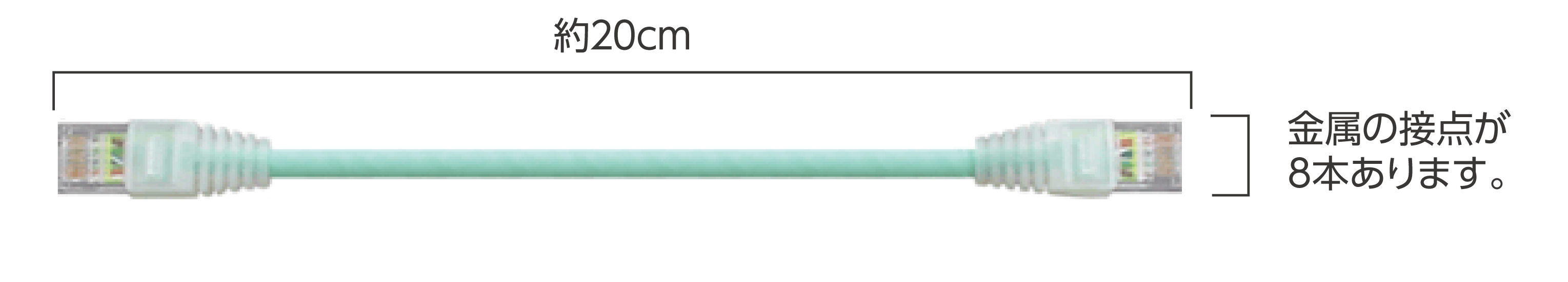

パッチコード写真 長さ約20㎝ コネクタには金属の接点が8本あります

LANケーブル(CAT5以上)

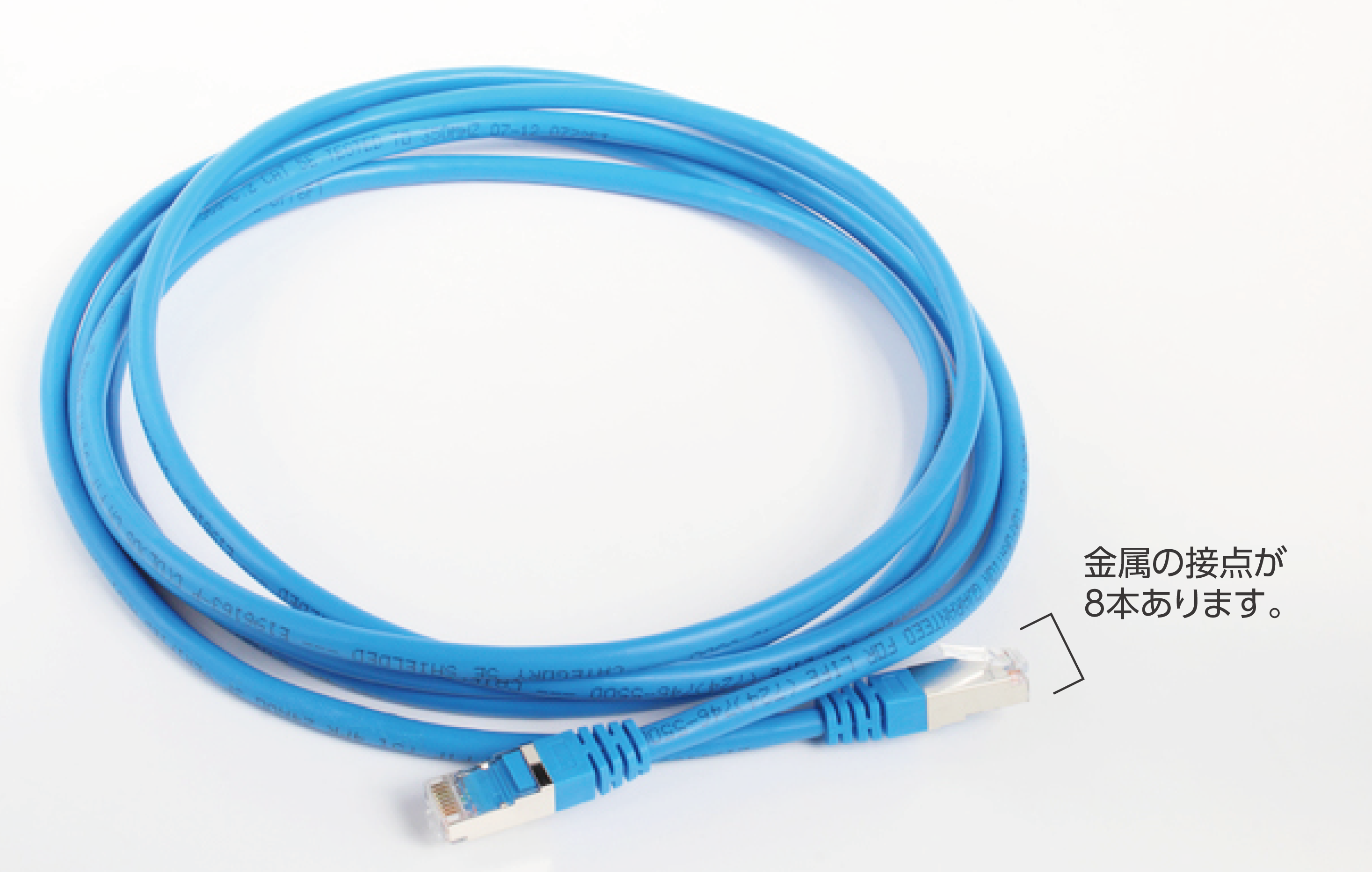

LANケーブル(CAT5以上) コネクタには金属の接点が8本あります

◎パッチコードは、パッチパネルに設置されているか、UR賃貸住宅の設備取扱い説明書に同封されています。ご不明の際は、UR都市機構住まいセンターへお問い合わせください。LANケーブルは、お客様でご用意ください。

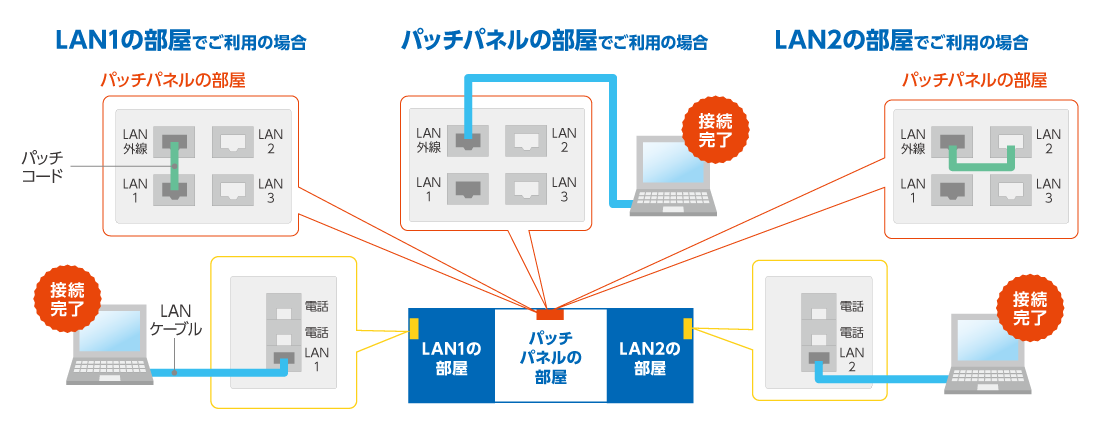

各部屋でパソコンを利用する場合の接続例

LAN1の部屋でご利用の場合

パッチパネルのLAN外線とLAN1をパッチコードで接続し、インターネットコンセントのLAN1のジャックとパソコンを直接LANケーブルで接続してください。

パッチパネルの部屋でご利用の場合

パッチパネルのLAN外線のジャックとパソコンを直接LANケーブルで接続してください。

LAN2の部屋でご利用の場合

パッチパネルのLAN外線とLAN2をパッチコードで接続し、インターネットコンセントのLAN2のジャックとパソコンを直接LANケーブルで接続してください。

各部屋でパソコンを利用する場合の接続例

※ LAN3の部屋もLAN1、LAN2の部屋と同様の方法で接続できます。

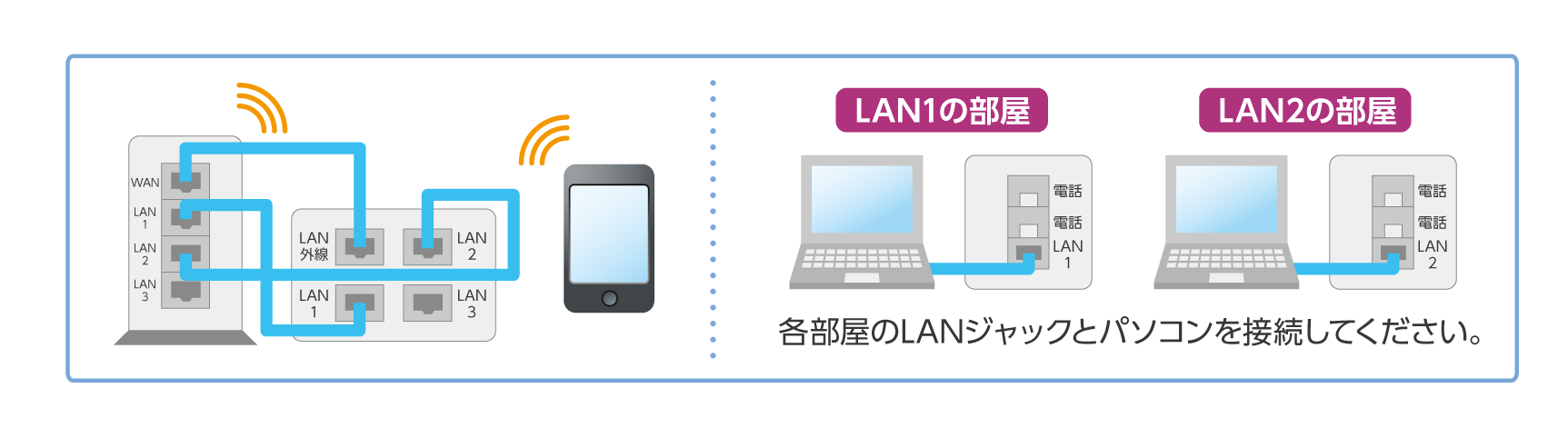

複数台のパソコンを同時に利用する場合の接続例

ブロードバンドルータを利用することで、同時に複数台のパソコンでインターネットが楽しめます。Wi-Fiルータを利用すれば、スマートフォンなどでもインターネットが楽しめます。

  • 図のようにパッチパネルのLAN外線と、ルータのWANを接続し、ご利用になりたい部屋のLANジャックとルータのLANを接続してください。
パッチパネルのLAN外線と、ルータのWANを接続し、ご利用になりたい部屋のLANジャックとルータのLANを接続してください。各部屋のLANジャックとパソコンを接続してください。

※ ルータやWi-Fiのご利用方法・設定に関しては、ヘルプデスクではサポートしておりません。ご利用機器のメーカーへお問い合わせください。
